桥梁工程动画制作：从技术落地到价值呈现的经验与技巧

一、前期筹备：锚定 “专业基准”，避免方向偏差

1. 深度拆解工程资料，建立 “信息清单”

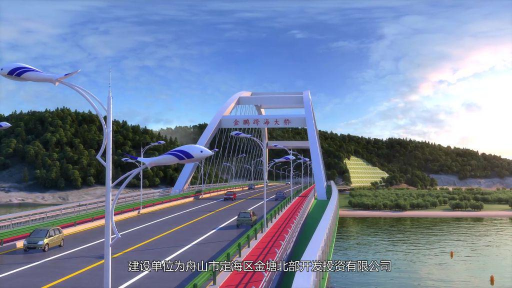

   拿到项目图纸（结构施工图、施工组织设计、进度计划）后，不要急于建模，先梳理核心信息：比如主桥类型（系杆拱桥 / 斜拉桥）、关键工序（拱肋吊装 / 挂篮施工）、结构细节（吊杆角度、支座类型）、技术难点（涉海段施工、大跨度拼装）。建议用表格列出 “必展示项”（如 152m 系杆拱桥的拱肋焊接工艺）和 “辅助展示项”（如景观照明效果），避免遗漏关键工程节点。
2. 与工程方建立 “专业对齐” 机制
   主动对接项目工程师，确认动画中的技术细节：比如施工顺序是否符合现场流程（先拼拱肋还是先装吊杆）、结构尺寸是否精准（如拱箱 1500mm×2000mm 的断面比例）、设备选型是否匹配（浮吊吨位、挂篮型号）。曾遇到某项目因未确认 “摩擦摆支座” 的外观细节，导致模型与实际设备偏差，后期返工耗时一周，提前对齐可规避此类问题。

二、模型构建：兼顾 “结构精度” 与 “渲染效率”

1. 按 “施工模块” 拆分模型，拒绝 “一次性建模”

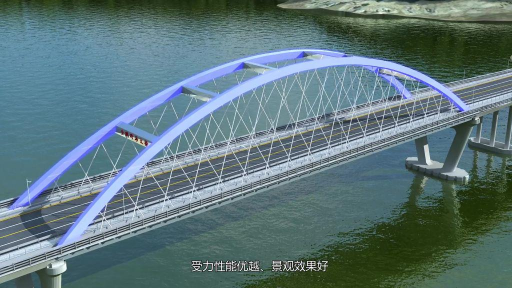

   桥梁工程可拆解为 “下部结构（承台、桥墩）、上部结构（拱肋、系杆、桥面）、施工设备（浮吊、预制梁场）” 等模块，分开建模后再组装。例如金鹏大桥的 “网状吊杆”，单独建模时可先确定 64° 倾角的基准线，再批量复制调整，既保证角度统一，也便于后续修改吊杆交叉逻辑。
2. 优化模型面数，适配动画流畅度
   非关键视觉区域可适当简化模型：比如远处的临时施工便道，无需细化路面纹理；而主桥拱肋的 “U 型横隔板”“检修孔（600×900mm）” 等核心细节，需保留精准结构 —— 观众可能不关注便道，但工程师会聚焦这些与施工安全、后期运维相关的细节，面数分配需 “抓重点”。

三、动画执行：还原 “工程逻辑”，强化 “视觉引导”

1. 按 “施工工序” 设计动画节奏，避免 “跳跃式展示”

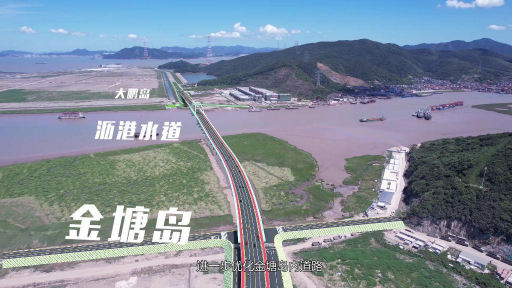

   遵循工程实际流程设计镜头：比如金鹏大桥涉海段施工，镜头可从 “预制梁场生产桥面板”→“浮运至现场”→“浮吊整体吊装”→“现浇湿接缝” 逐步推进，每个工序间加入 “过渡镜头”（如从桥面俯拍至海面，展示运输路径），让逻辑更连贯。切忌为追求视觉效果，颠倒 “拱肋拼装→吊杆张拉” 的顺序，违背工程常识。
2. 用 “镜头语言” 突出技术难点，降低理解成本
   针对复杂工序，善用 “特写 + 慢放 + 拆解” 组合：比如展示 “拱箱焊接” 时，先以全景展示拱肋整体位置，再切特写镜头聚焦 “箱外单边 V 型坡口焊” 的焊缝形态，慢放焊接过程；若涉及 “UHPC 桥面板优化”（28cm 减至 17cm），可做 “新旧方案对比动画”，用不同颜色标注两种桥面板的厚度差异，直观体现技术优势。

四、细节优化：从 “能用” 到 “好用”，提升传播价值

1. 动态细节：还原 “真实物理反馈”
   避免动画 “生硬感”：比如浮吊吊装拱肋时，加入 “轻微晃动”（模拟海上风力影响），但幅度需控制（参考工程实际抗风等级）；桥面铺装时，展示摊铺机 “匀速推进” 的轨迹，而非瞬间完成 —— 这些符合物理规律的动态细节，能让非专业观众也感受到 “真实施工场景”。
2. 辅助元素：精准传递信息，不干扰视觉
   合理运用 “标注、字幕、音效”：关键结构尺寸（如拱肋矢高 26m）用 “动态标注”（随镜头移动不遮挡模型），施工工序名称（如 “拱肋焊接完成”）用简洁字幕，背景音效搭配 “机械运转声（吊装）、水流声（涉海段）”，但音量需低于解说词，避免喧宾夺主。曾有项目因将 “百年一遇洪水频率” 的文字说明放在画面中心，遮挡了桥墩防撞护弦的展示，后期调整标注位置后，信息传递效率显著提升。

总结：桥梁动画的核心 ——“专业为骨，视觉为皮”
